Introduction au principe :
L'angle de contact fait référence à l'angle entre la ligne tangente tracée à l'interface gaz-liquide à la jonction des phases gazeuse, liquide et solide, côté liquide, et la ligne d'interface solide-liquide. Symbole : θ. L'instrument de mesure de l'angle de contact est le principal instrument permettant de tester l'angle de contact des propriétés de surface du matériau.

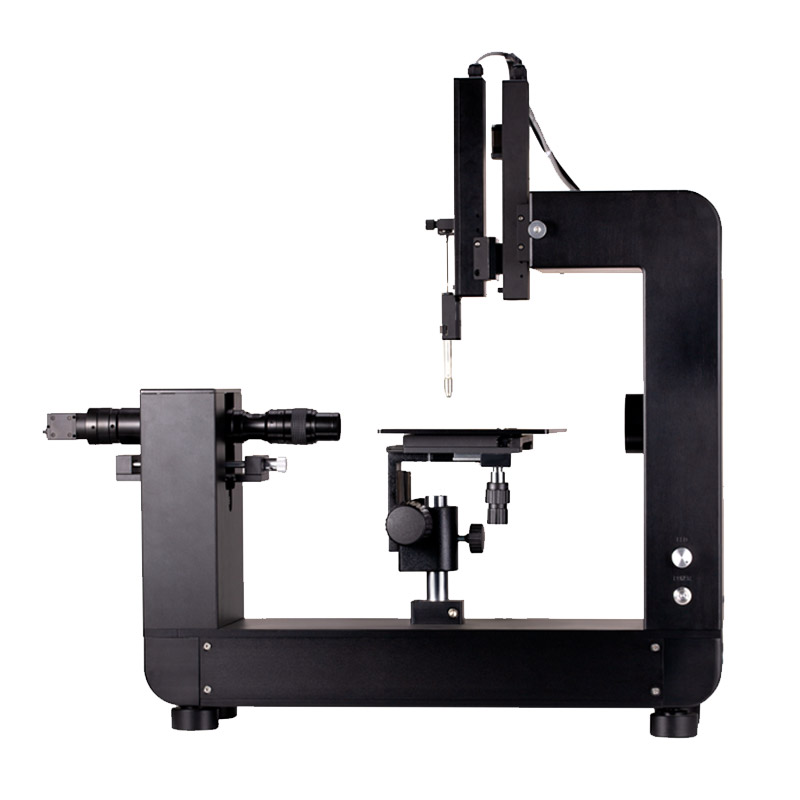

L'instrument de mesure de l'angle de contact utilise le principe de l'imagerie optique. L'équipement utilise l'analyse des contours d'images et de vidéos pour mesurer l'angle de contact, les propriétés de mouillage, la tension interfaciale, l'angle de recul, l'énergie de surface et d'autres propriétés de la surface de l'échantillon. Il peut répondre à divers besoins de mesure de routine et est actuellement largement utilisé dans de nombreuses universités, instituts de recherche et entreprises.
Introduction au logiciel de mesure d'angle de contact :
Le logiciel de mesure de l'angle de contact comprend l'angle de contact statique, l'angle de contact dynamique, l'angle de contact de roulement, l'énergie de surface, la tension superficielle et le travail d'adhésion. Le logiciel dispose d'une discrimination de clarté d'image et trouve automatiquement une ligne de base et ajuste un contour pendant la mesure de l'angle de contact. Pour les lignes de base courbes formées par des formes ou des structures spéciales sur des surfaces de matériaux, le mode manuel peut être utilisé pour la mesure. Cet angle de contact vidéo optique multifonctionnel à usage général utilise la technologie d'analyse de la forme des gouttelettes pour analyser les propriétés de mouillage de milliers de surfaces de matériaux. La platine d'inclinaison entièrement automatique et le système vidéo sont contrôlés par logiciel, enregistrant automatiquement les changements de forme des gouttelettes, l'angle d'inclinaison et le mouvement de position pendant l'inclinaison, et mesurant automatiquement les paramètres pertinents tels que l'angle de roulis, l'angle d'avance et l'angle de retrait.

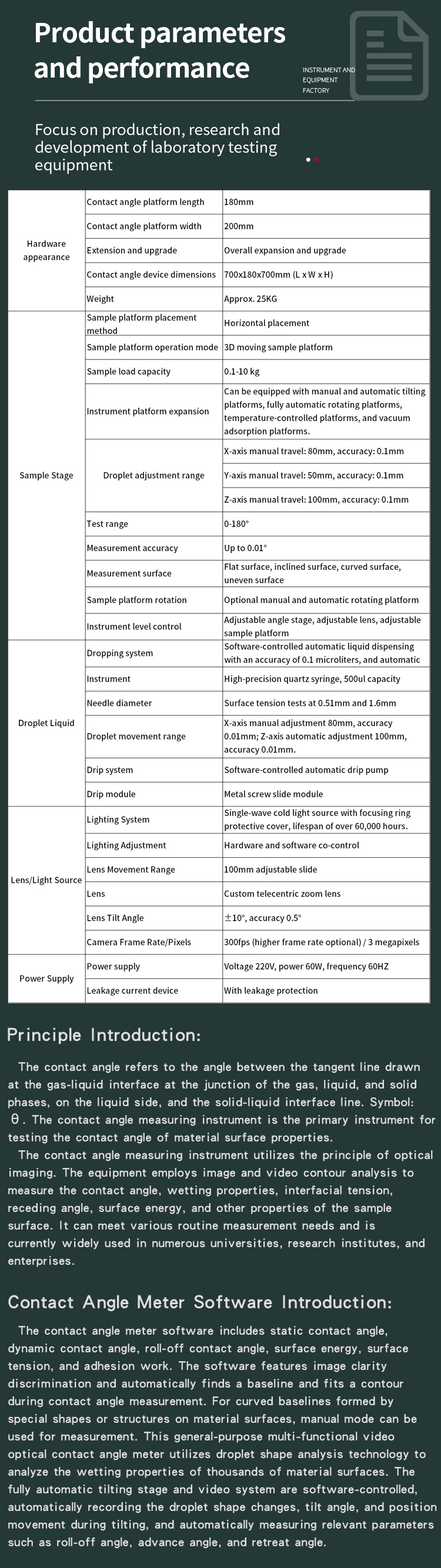

| Apparence du matériel | Longueur de la plate-forme d'angle de contact | 180mm |
| Largeur de plate-forme d'angle de contact | 200 mm | |
| Extension et mise à niveau | Expansion et mise à niveau globales | |
| Dimensions du dispositif d'angle de contact | 700x180x700mm (L xlxh) | |
| Poids | Env. 25KG | |
| Exemple d'étape | Exemple de méthode de placement de plate-forme | Placement horizontal |
| Exemple de mode de fonctionnement de la plateforme | Plateforme d'échantillons mobile 3D | |
| Capacité de charge de l'échantillon | 0,1-10 kg | |
| Extension de la plateforme d'instruments | Peut être équipé de plates-formes inclinables manuelles et automatiques, de plates-formes rotatives entièrement automatiques, de plates-formes à température contrôlée et de plates-formes d'adsorption sous vide. | |
| Plage de réglage des gouttelettes | Déplacement manuel sur l'axe X : 80 mm, précision : 0,1 mm | |
| Déplacement manuel sur l'axe Y : 50 mm, précision : 0,1 mm | ||
| Déplacement manuel de l'axe Z : 100 mm, précision : 0,1 mm | ||
| Plage de test | 0-180° | |
| Précision de mesure | Jusqu'à 0,01° | |
| Surface de mesure | Surface plane, surface inclinée, surface incurvée, surface inégale | |
| Exemple de rotation de la plateforme | Plateforme rotative manuelle et automatique en option | |
| Contrôle du niveau des instruments | Platine à angle réglable, lentille réglable, plate-forme d'échantillonnage réglable | |
| Liquide de gouttelettes | Système de chute | Distribution automatique de liquide contrôlée par logiciel avec une précision de 0,1 microlitre et test de collecte automatique de liquide. |
| Instrument | Seringue à quartz de haute précision, capacité 500ul | |
| Diamètre de l'aiguille | Tests de tension superficielle à 0,51 mm et 1,6 mm | |
| Plage de mouvement des gouttelettes | Réglage manuel de l'axe X 80 mm, précision 0,01 mm ; Réglage automatique de l'axe Z 100 mm, précision 0,01 mm. | |
| Système goutte à goutte | Pompe goutte à goutte automatique contrôlée par logiciel | |
| Module goutte à goutte | Module coulissant à vis en métal | |
| Lentille/Source de lumière | Système d'éclairage | Source de lumière froide mono-onde avec couvercle de protection de bague de focalisation, durée de vie de plus de 60 000 heures. |
| Réglage de l'éclairage | Co-contrôle matériel et logiciel | |
| Plage de mouvement de l'objectif | Glissière réglable de 100 mm | |
| Lentille | Objectif zoom télécentrique personnalisé | |
| Angle d'inclinaison de l'objectif | ±10°, précision 0,5° | |
| Fréquence d'images/pixels de la caméra | 300 ips (fréquence d'image plus élevée en option) / 3 mégapixels | |
| Alimentation électrique | Alimentation électrique | Tension 220V, puissance 60W, fréquence 60HZ |
| Dispositif de courant de fuite | Avec protection contre les fuites | |
| Logiciel | Algorithme logiciel | Méthode d'ajustement de résolution, méthode de surface d'arc, méthode θ/2, méthode de tangente, méthode de mesure d'angle, méthode de largeur et de hauteur, méthode LY, méthode du cercle, méthode de l'ellipse, méthode de l'ellipse oblique |
| Méthode de mesure | Entièrement automatique, semi-automatique, manuel | |
| Méthode d'ajustement | Résolution des pixels adaptée, correspondant parfaitement aux pixels d'imagerie réels. | |
| Capture d'images | Il prend en charge plusieurs modes de prise de vue, notamment la prise de vue unique, la prise de vue en continu, l'enregistrement vidéo et la mesure en un clic. | |
| Distinguer les angles de contact gauche et droit | soutien | |
| Méthode d'analyse | Les méthodes comprennent : la méthode de chute assise, la méthode de fibre, la méthode de mouillage dynamique, la méthode de chute suspendue, la méthode de chute suspendue inversée, la méthode de chute attachée, la méthode d'aiguille, la méthode de morphologie 3D et la méthode de piégeage des bulles. | |
| Approche d'analyse | Analyse de mouillabilité, analyse statique, analyse dynamique en temps réel, analyse photo, analyse vidéo, analyse d'angle avant et arrière | |
| Mode sauvegarde | Word, Excel, graphiques spectraux, photos, vidéos |
