introduire

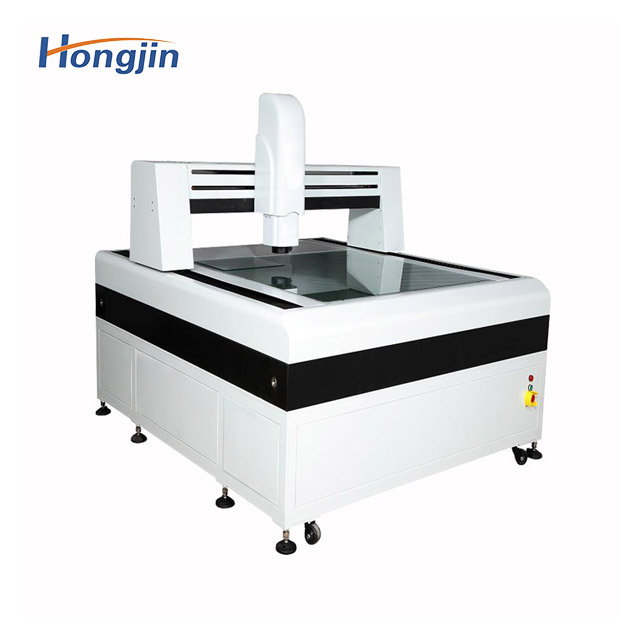

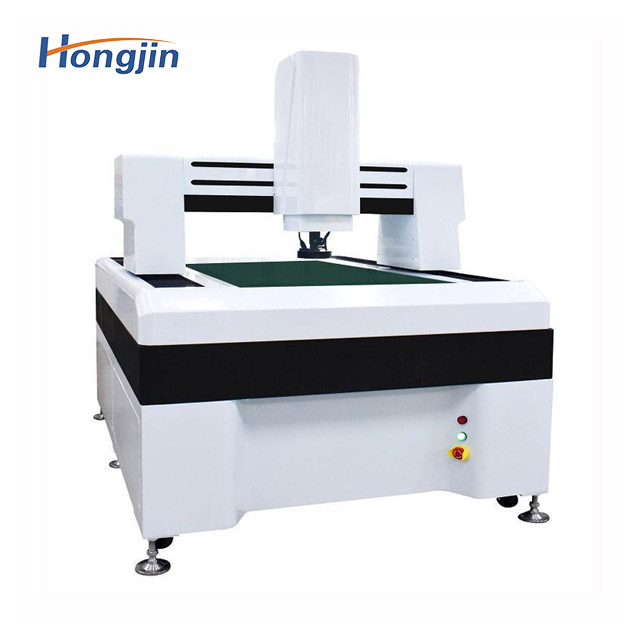

L'instrument de mesure d'image automatique de qualité professionnelle à grande vitesse, de haute précision et puissant de la technologie d'imagerie automatique peut réaliser une mesure précise du contour, de la taille apparente, de l'angle et de la position de diverses pièces complexes et précises.Le meilleur choix, avec un logiciel automatique, peut réaliser une programmation automatique, basée sur la mesure numérique-analogique CAO, il s'agit d'un instrument d'imagerie entièrement automatique pour les applications haut de gamme en Chine.
Caractéristiques
1. Logiciel de mesure professionnel, avec mise au point automatique rapide, recherche automatique des bords, fonctions de mesure automatique, ainsi que plusieurs fonctions de coordonnées, la pièce peut être placée à volonté, le logiciel dispose également de mesures de hauteur 3D, de planéité, de déformation et d'autres fonctions de mesure, Les données de mesure peuvent être importées dans Word, Exce/AutoCAD.
2. Adoptez la conception de la structure du pont mobile, un grand espace, adapté à la mesure de produits de grande taille.
3. La machine adopte une structure de table fleurie, qui présente une bonne stabilité, une bonne résistance à la température et une bonne résistance à la corrosion.
4. Adoptez la règle allemande de grille métallique ouverte, avec une haute précision et une bonne stabilité.
5. Les trois axes utilisent des guides linéaires et des tiges de vis de précision de Taiwan.
6. Il peut être équipé d'une lentille optique à zoom automatique pour réaliser une mesure de zoom automatique.
Tableau des paramètres du produit
| Course de mesure (mm) | 600×500×200, 800×600×200, 1200×800×200, 1500×1200×200, 2000×1500×200 |
| Taille d'apparence (mm) | 1200×1700×1650, 1400×1800×1650, 1800×2200×1650, 2100×2600×1650, 2500×3000×1650 |
| Poids de l'instrument (kg) | 2000, 2800, 3200, 3500, 4000 |
| Verre porteur (kg) | 50 |
| précision de mesure | Axe X, Y : (3+L/200)μm |
| Répétabilité | 3μm |
| Grossissement | Grossissement optique 0,7 ~ 4,5X, grossissement de l'image 34 ~ 156X (extensible à 12-312X) |
| règle de grille | Règle allemande à grille métallique ouverte, résolution 1,0 μm |
| CCD | Caméra couleur haute résolution US 1/2 ', ligne 760 |
| méthode de transfert | Vis à billes et guide de précision de Taiwan |
| contrôle sportif | Servomoteur Panasonic |
| Source de lumière | Source de lumière froide LED à 6 anneaux et 8 zones, luminosité réglable |
| source de lumière inférieure | Source de lumière froide LED à chemin de lumière parallèle, luminosité réglable |
| Méthode d'opération | Contrôle du programme + joystick |
| Possibilités | Ordinateur, sonde MCP, sonde laser, mécanisme à plateau |
| source de courant | 220V/5OHz/10A |
