Principaux principes/applications de mesure :
Les instruments de mesure de l'angle de contact analysent principalement les profils de surface des échantillons liquides et solides par projection optique.
L'angle de contact fait référence à l'angle θ formé à l'intersection des phases gazeuse, liquide et solide. Cet angle constitue actuellement la meilleure méthode pour déterminer la mouillabilité d’une surface d’un matériau.
La tension superficielle fait référence à la force de traction entre deux parties adjacentes d'une surface, perpendiculairement à leur ligne de démarcation unitaire de longueur.
La tension interfaciale fait référence à la force générée entre un liquide et un autre liquide non miscible.
L'énergie de surface fait référence à la force entre les molécules à la surface d'un objet.
Le travail d'adhésion fait référence au travail nécessaire pour séparer deux phases condensées en raison des forces d'interaction entre leurs molécules.

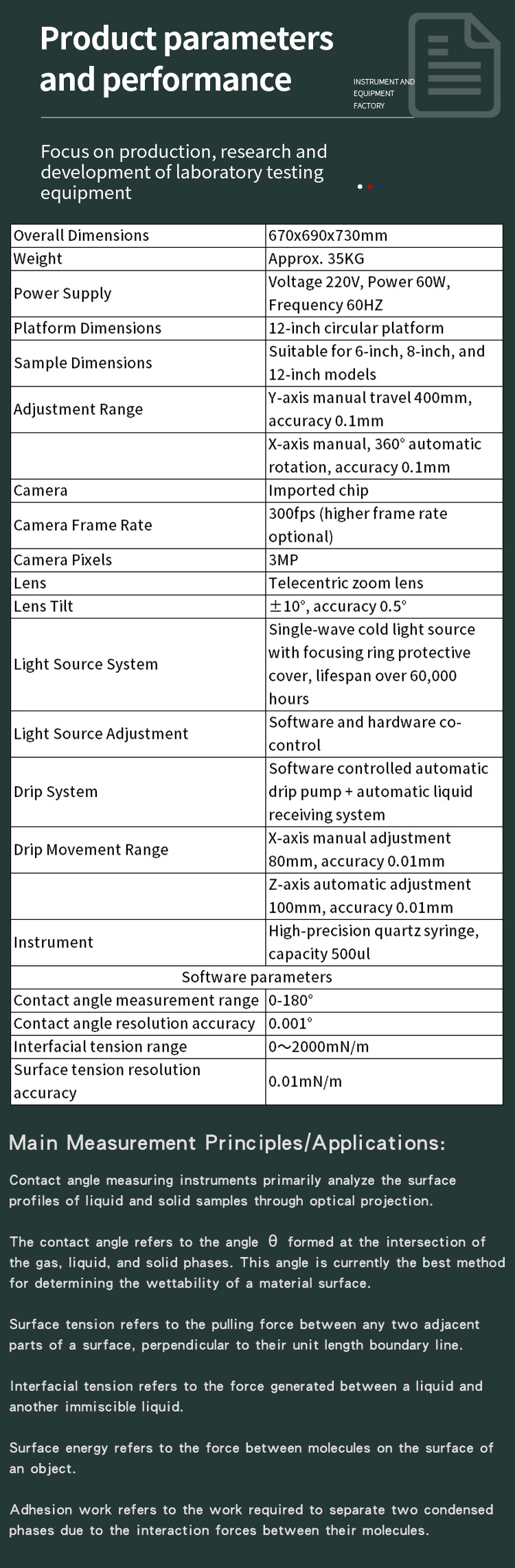

| Spécifications de l'équipement | |
| Dimensions hors tout | 670x690x730mm |
| Poids | Env. 35KG |
| Alimentation électrique | Tension 220 V, puissance 60 W, fréquence 60 Hz. |
| Dimensions de la plateforme | Plateforme circulaire de 12 pouces |
| Exemples de dimensions | Convient aux modèles 6 pouces, 8 pouces et 12 pouces |
| Plage de réglage | Course manuelle de l'axe Y 400 mm, précision 0,1 mm |
| Axe X manuel, rotation automatique à 360°, précision 0,1 mm | |
| Caméra | Puce importée |
| Fréquence d'images de la caméra | 300 ips (fréquence d'image plus élevée en option) |
| Pixels de la caméra | 3MP |
| Lentille | Objectif zoom télécentrique |
| Inclinaison de l'objectif | ±10°, précision 0,5° |
| Système de source lumineuse | Source de lumière froide à onde unique avec couvercle de protection de bague de mise au point, durée de vie supérieure à 60 000 heures |
| Réglage de la source lumineuse | Co-contrôle logiciel et matériel |
| Système goutte à goutte | Pompe goutte à goutte automatique contrôlée par logiciel + système de réception automatique de liquide |
| Plage de mouvement goutte à goutte | Réglage manuel de l'axe X 80 mm, précision 0,01 mm |
| Réglage automatique de l'axe Z 100 mm, précision 0,01 mm | |
| Instrument | Seringue à quartz de haute précision, capacité 500ul |
| Paramètres du logiciel | |
| Plage de mesure de l'angle de contact | 0-180° |
| Précision de la résolution de l'angle de contact | 0,001° |
| Plage de tension interfaciale | 0~2000mN/m |
| Précision de la résolution de la tension superficielle | 0,01 mN/m |
| Tension dynamique | Le logiciel lit automatiquement |
| Méthodes de mesure de l'énergie de surface | Méthode OWRK, méthode Zisman, méthode EOS, méthode Fowkes, méthode Wuwim, force de dispersion, force polaire (des algorithmes et des bibliothèques de liquides peuvent être ajoutés). |
| Travail d'adhésion | Analyse automatique en un clic |
| Coefficient de propagation | Analyse automatique en un clic |
| Travaux de mouillage | Analyse automatique en un clic |
| Algorithme logiciel | Méthode d'ajustement de résolution, méthode de surface d'arc, θ/2, méthode de tangente, méthode de mesure d'angle, méthode de largeur et de hauteur, méthode LY, méthode de cercle, méthode d'ellipse, méthode d'ellipse oblique |
| Méthode d'analyse | Méthode de chute du siège, méthode de fibre, méthode de mouillage dynamique, méthode de chute pendante, méthode de chute pendante inversée, méthode de chute attachée, méthode de broche, méthode de morphologie 3D, méthode de piégeage de bulles |
| Approche d'analyse | Analyse de mouillabilité, analyse statique, analyse dynamique en temps réel, analyse photo, analyse vidéo, analyse des angles d'avance et de retrait |
| Méthode de mesure | Entièrement automatique, semi-automatique, manuel (test automatique programmé) |
| Mode d'économie | Word, EXCEL, spectre, photo, vidéo |
