Application:

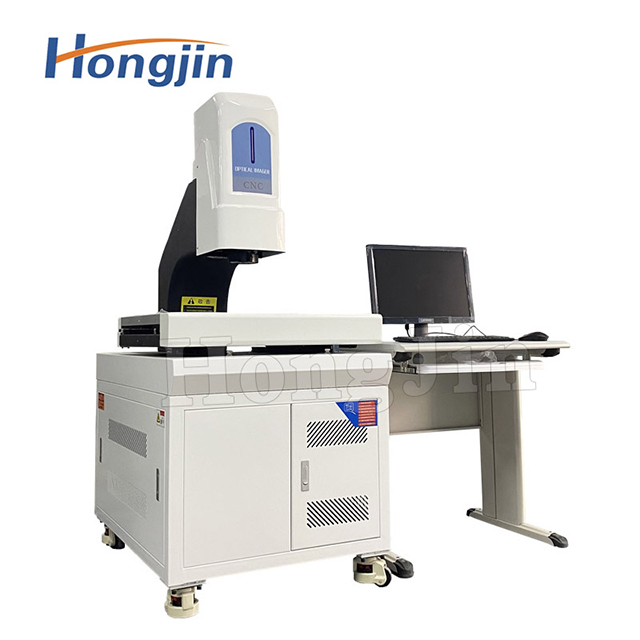

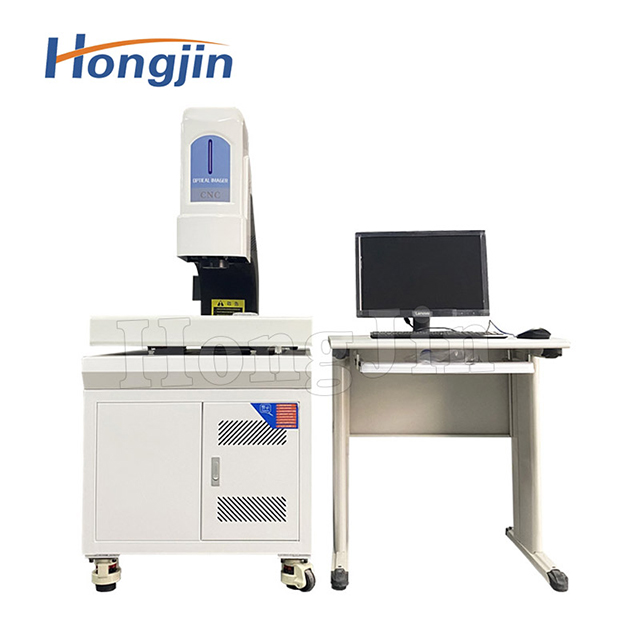

L'instrument de mesure d'image automatique est une machine de mesure de coordonnées, également connue sous le nom de machine de mesure de coordonnées à sonde d'image.Il utilise le microscope optique pour réaliser une imagerie à grossissement libre de l'objet mesuré.Grâce au système de caméra CCD, l'image amplifiée de l'objet mesuré est transmise à l'ordinateur connecté à l'instrument, et la mesure de la taille géométrique et le dessin de l'objet sont combinés avec le logiciel informatique.Et les données peuvent être tabulées et post-traitées pour une détection efficace et sans contact de diverses géométries complexes de pièces.Il convient au développement technique, au dessin, à l'étude et aux tests de produits de machines, d'appareils électroniques, de moules et de matériel de précision.
Caractéristiques du produit:
1. La base, la colonne et l'établi en granit de haute précision sont en alliage d'aluminium de haute dureté.
2. Traitement de haute résistance par oxydation de surface, adapté aux mouvements à grande vitesse, pour assurer un fonctionnement stable à long terme de la machine.
3. Système de servocommande CNC à quatre axes haute performance en boucle fermée, fonctionnement rapide et stable.
4. Les trois axes adoptent la technologie allemande de transmission à tige sans dents, ne s'usent jamais, fonctionnement fluide et silencieux, positionnement précis.
5. La planéité xYZ avancée, la méthode de contrôle de la précision de la verticalité pour garantir une véritable précision spatiale peuvent être préparées avec une lentille de lumière coaxiale.
6. L'interface du logiciel Inspect3D est conviviale, facile à utiliser, avec une recherche automatique rapide des bords, une programmation puissante et des fonctions de mesure automatique.
7. Équipé d'une puissante fonction statistique SPC, améliore considérablement l'efficacité de la gestion.
8. Réservez un espace évolutif (correspondance automatique de la ligne de production).
Tableau des paramètres du produit
| Modèle | 3020 | 4030 | 5040 | |
| Gamme de voyage | X(mm) | 300 | 400 | 500 |
| Miam) | 200 | 300 | 400 | |
| Zmm) | 200 | 200 | 200 | |
| Structure principale | Type de colonne | |||
| Matériau du support | Marbre | |||
| Dimensions (㎜) | 720×1200×1700 | 850×1280×1700 | 950×1350×1700 | |
| Poids de l'instrument (kg) | 400 | 480 | 650 | |
| poids (kg) | 25 | 25 | 25 | |
| Alimentation secteur | 1500W | 2000W | 2500W | |
| Moniteur | Moniteur LCD 24 pouces (1920×1080) | |||
| Capteur d'image | Caméra industrielle couleur HD | |||
| Objectif de la caméra | Objectif zoom manuel 6,5X (grossissement optique : 0,7X ~ 4,5X) | |||
| Résolution d'affichage raster | 0,5 μm | |||
| Guide de mouvement | Guide linéaire de précision | |||
| Système d'éclairage | Lumière transmise | Éclairage traversant télécentrique à LED | ||
| lumière superficielle | Éclairage divisé à 5 anneaux et huit zones, réglable de 0 à 255 niveaux | |||
| Précision de détection*1 | Axe X/Y | E1x/y≤±(2,5+L/200)μm | ||
| Axe Z*2 | E1z≤±(5,0+L/200)μm | |||
| Vitesse maximum | XY(㎜/s) | 500 | ||
| Z(㎜/s) | 100 | |||
| Configuration du capteur*3 | (1) Sonde tactile ;(2) lumière confocale blanche ;(3) Laser triangulaire | |||
| Contrôle sportif | Système de servocommande | |||
| Logiciel de mesure | VisionXPro | |||
| Tension de fonctionnement | 200-240 VCA, 50/60 Hz | |||
| Environnement de travail | Température 20 ℃ ± 2 ℃, humidité 20 ~ 80 % (sans condensation) Vibration < 0,002 g, inférieure à 15 Hz. | |||
