Description du produit

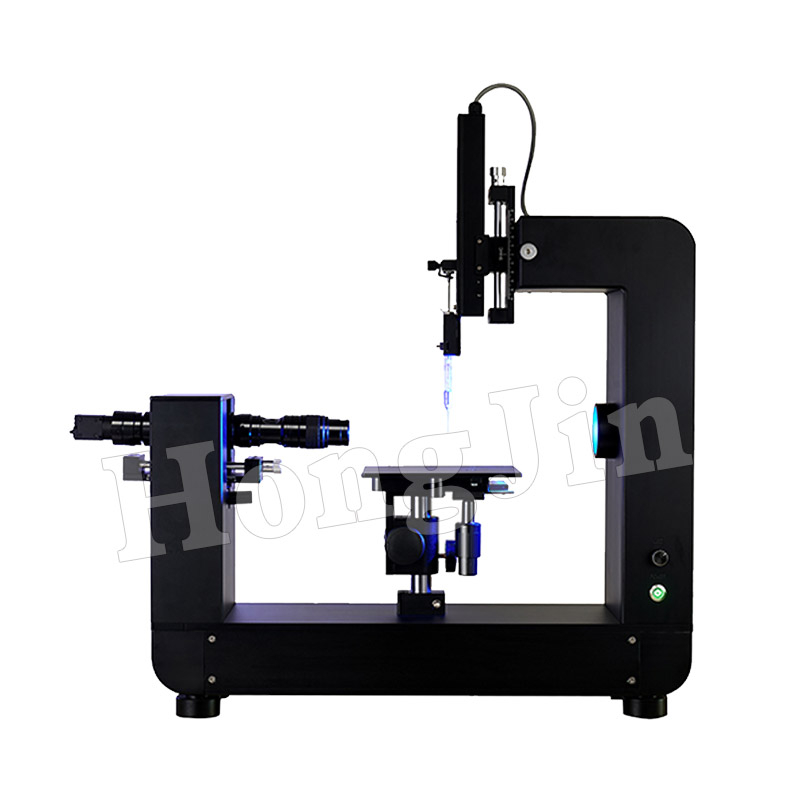

L'instrument de mesure d'angle de contact incliné intégré adopte le principe de l'imagerie optique pour mesurer l'angle de contact de surface, les performances de mouillage, la tension interfaciale de surface, l'énergie de surface, le roulement (angle de glissement), l'angle avant et arrière et l'hystérésis de l'échantillon grâce à l'analyse du profil d'image..Dans les domaines de la fabrication de téléphones mobiles, de la fabrication du verre, du traitement de surface, de la recherche sur les matériaux, du génie chimique, de la fabrication de semi-conducteurs, de l'encre de revêtement, des circuits électroniques, des fibres textiles, de la biologie médicale, etc., la mesure de l'angle de contact est devenue un instrument important pour évaluer les propriétés de surface. .
Tableau des paramètres du produit
| Contacter l'hôte d'Angle | |
| Dimension hors tout | 750 mm (L * 408 mm (L) * 695 mm (H) |
| poids | 30,5K |
| Source de courant | G220V/60HZ |
| Système de source lumineuse | |
| Source de lumière | Source de lumière froide de qualité industrielle, LED intensive, réglable, ton bleu |
| Durée de vie | Durée de vie de plus de vingt-cinq mille heures |
| Unité d'injection | |
| seringue | Seringue à quartz spéciale de haute précision d'une capacité de 500 μL |
| goutte | Alimentation automatique de contrôle logiciel, précision jusqu'à 0,01 μL |
| Mouvement de l'unité d'injection | Supérieur et inférieur 50 mm ;Environ 50mm |
| Système d'acquisition | |
| CCD | SONY a initialement importé une puce de qualité industrielle à grande vitesse, 25 images/s, 130 W pixels (peut améliorer la fréquence d'images de la caméra) |
| lentille | Microscope à grossissement continu de qualité industrielle HD 0,7x - 4,5x |
| Réglementation du système d'acquisition | Avant et arrière 100 mm (réglage fin de 3 mm), angle de vue réglable (vue horizontale, vue de dessus, rotation à 360 ' et autres observations multi-angles) |
| Exemple d'installation d'une table | |
| Taille de la surface | 20mm*150mm |
| Taille maximale de l'échantillon | 6 pouces |
| Exemple de mouvement de table | Déplacement manuel, course 60 mm, précision 0,1 mm Déplacement manuel, course 35 mm, précision 0,1 mm Déplacement manuel, course 80 mm, précision 0,1 mm |
| Plateforme inclinable intégrée | |
| Plage de mesure de l'angle de contact | La plage d'inclinaison est de 90°, la précision de l'inclinaison est de ±0,01°, le taux d'inclinaison est réglable |
| Précision de la mesure de l'angle de contact | 0-180° |
| Plage de mesure de la tension interfaciale du tableau | ±0,1° |
| Précision de la mesure de la tension interfaciale du tableau | 0-2000 mN/m |
| Capacité libre en surface | 0,01 mN/m |
| Contact dynamique Raccord d'angle | Zisman, OWRK, WU, WU 2, Fowkes, Antonow, Berthelot, EOS, travaux d'adhésion, travaux de mouillage, coefficient d'étalement |
| Test de tension table/interface | Ajustement de capture d'écran par lots, ajustement automatique vidéo continu, ajustement automatique en ligne et en temps réel |
| Tester l'état des gouttelettes | Méthode Pendant Drop (peut être un test de tension superficielle dynamique automatique en temps réel), méthode Pendant Drop (chute sessile) (état 2/3), méthode à bulles, méthode de chute de siège, méthode d'aiguille de siège |
