Champ d'application:

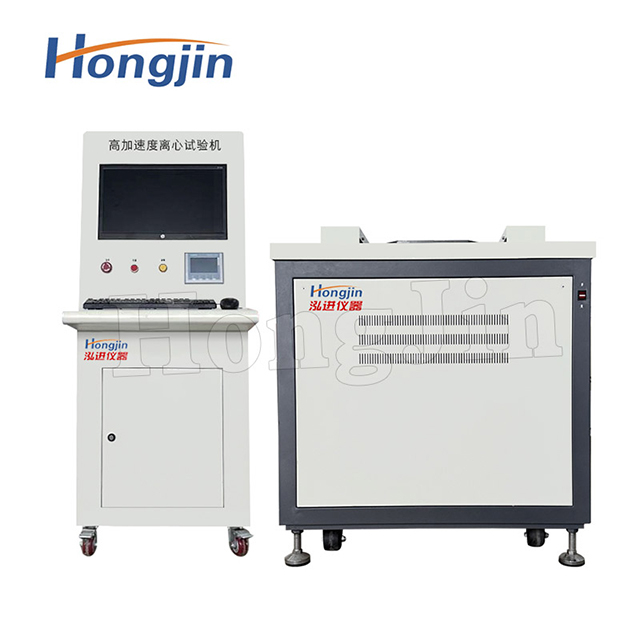

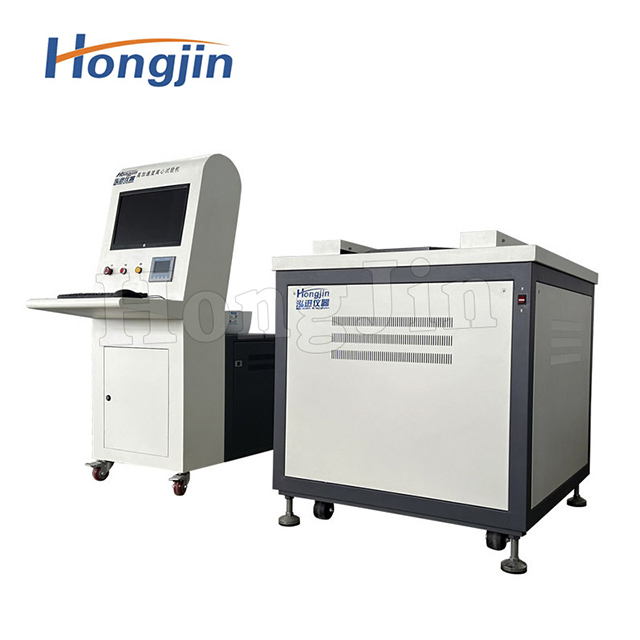

Machine d'essai centrifuge d'accélération en régime permanent pour déterminer les composants électroniques, les petits équipements et autres produits électriques et électroniques sous l'action de forces (sauf la gravité) générées par un environnement de surcharge dynamique.La structure de la réponse et des performances est bonne, ainsi que pour évaluer l'intégrité structurelle de certains composants et vérifier que ces composants dans l'utilisation prévue de l'environnement sous la contrainte d'accélération composite sont normaux et que la capacité portante de la structure.
Caractéristiques du produit:
1, interface de contrôle automatique en temps réel à distance par ordinateur, l'opérateur n'a qu'à entrer une valeur simple, vous pouvez démarrer l'équipement, terminer avec précision le test d'accélération ;
2, l'interface de contrôle peut afficher la courbe de test, la tolérance et le temps de test en temps réel ;
3, selon les différentes exigences du test pour réaliser un test continu d'accélération à plusieurs étapes ;
4, peut réaliser un circuit ouvert, une limite supérieure, une protection contre la survitesse ;
5, en cas d'absence de contrôle automatique ou de défaillance du contrôle automatique, l'équipement peut toujours être contrôlé manuellement pour terminer le test.
Tableau des paramètres du produit
| Charge maximale: | 0,04 (peut être personnalisé en fonction du produit) |
| Plage d'accélération : | 6 Postes de travail (optimiser la conception des postes de travail en fonction des produits d'essai des utilisateurs) |
| Nombre de postes de travail : | 10 m/s2 ~ 30 000 m/s2 (15 g ~ 3 000 g) (méthode d'absorption magnétique 1 000 g), la stabilité et la précision de l'accélération peuvent être supérieures à 3 %. |
| Vitesse maximale de la broche de travail : | 17 000 tr/min (basé sur le rayon calculé) |
| Sens de rotation de la broche de travail : | Tourner dans le sens des aiguilles d'une montre |
| Direction du test du produit d'essai : | Les directions des coordonnées x, Y et z sont effectuées respectivement (déterminer le sous-luminaire) |
| Rayon de calcul de l'installation de test : | 130 mm (selon la conception d'optimisation du produit de test de l'utilisateur) méthode universelle d'enfouissement du sable du diamètre du plateau tournant 335 mm, réservoir 50 mm de diamètre x 50 mm de hauteur, quatre stations.La méthode d'aspiration magnétique et l'installation de luminaires spéciaux peuvent être conçues pour 8 à 16 stations, chaque station pesant 0,04 kg. |
| Heure de départ: | Moins de 5 minutes (le temps écoulé entre le démarrage du moteur de la centrifugeuse et l'obtention d'une accélération en régime permanent) |
| Accélérer le temps : | t1=n/65 (préréglé par le système, vous n'avez pas besoin de le calculer pendant le fonctionnement) t1 : temps d'accélération n : vitesse de rotation |
| Temps de travail continu : | 5 min (durée de fonctionnement de la centrifugeuse en état d'accélération en régime permanent) |
| Pompe à vide: | 2xZ-4 380V 550W |
| Moteur principal: | Moteur asynchrone triphasé Y132S1-2, 5,5W, 2880r/min |
| Dimensions hors tout : | 920 mm de longueur × 920 mm de largeur × 1 200 mm de hauteur (corps) 630 mm de largeur × 1 000 mm de profondeur × 1 350 mm de hauteur (armoire de commande) 900 kg (corps) 100 kg (armoire de commande) |
| Poids principal de la machine : | 900Kg (corps) 100Kg (armoire de commande) |
| Environnement de travail de la centrifugeuse : | Alimentation : système triphasé à cinq fils 380± 10V 50Hz 6,5kVA |
| Température : (5 ~ 35) °C Humidité : < 80 % HR | |
| Environnement : il ne doit y avoir aucun gaz ni liquide corrosif à proximité ;Aucune forte interférence électromagnétique. |
