Utilisation du produit
Utilisé pour l'aérospatiale, l'aviation, les composants et autres produits électriques et électroniques sous l'action de l'environnement d'accélération stable (accélération constante) généré par la force (sauf la gravité), l'adaptabilité de la structure et des composants et l'intégrité des performances.De plus, les paramètres électriques des produits testés sont examinés dans un environnement d’accélération en régime permanent.Vérifiez si le produit testé peut fonctionner normalement sous la contrainte d'accélération en régime permanent et la capacité portante de la structure dans l'environnement d'utilisation prévu.
Présentation de l'équipement :

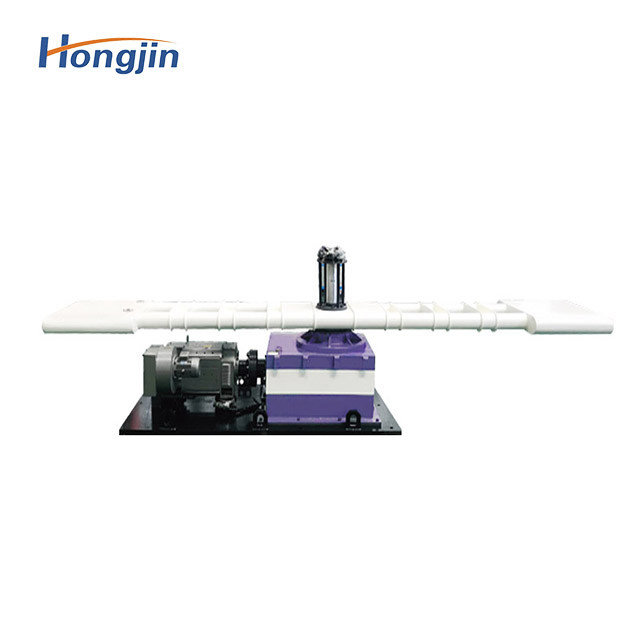

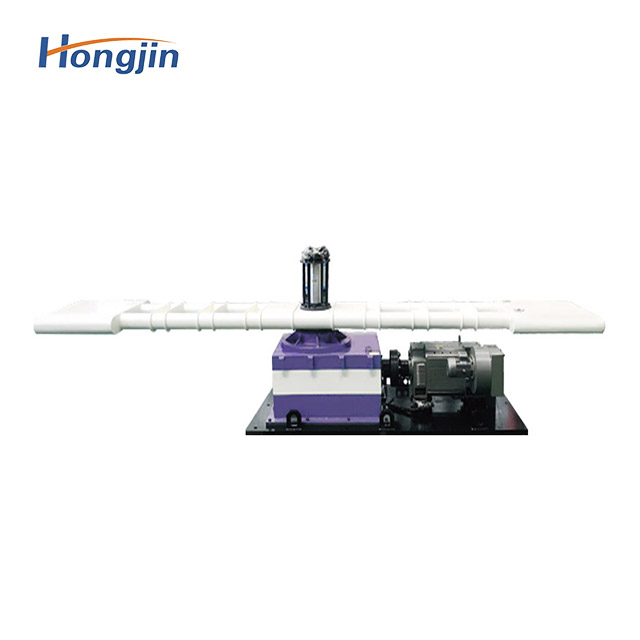

La machine d'essai centrifuge à accélération constante est un instrument permettant de tester dans des conditions d'accélération extrêmes selon les normes MIL-STD-810F, MIL-STD-202 et IEC68-2-7.Il est idéal pour tester des composants ou des équipements.Dans le cas de microcircuits à haut rendement, vérifier l'adéquation et la fiabilité des lignes et des structures internes.Il peut révéler des défauts mécaniques et structurels non détectés lors des tests de vibrations et de chocs.
Tableau des paramètres du produit
| Numéro de modèle | HJ31-30 | HJ31-50 | HJ31-100/HJ31-100A | HJ31-200 | HJ31-500 | HJ31-1000 | HJ31-1500 | |
| Charge maximale (kg) | 30 | 50 | 100 | 200 | 500 | 1000 | 1500 | |
| Taille de la plateforme de montage | 500×500 | 600×600 | 700×700 | 800×800 | 1000×1000 | 1200×1200 | 1500×1500 | |
| Plage d'accélération (g) | 0,5~100 | 0,5~50 | ||||||
| Précision de l'accélération (%) | ≤土3 | |||||||
| Rayon de calcul d'installation (mm) | 1000 | 1200 | 1650 | 2150 | 2600 | 3000 | 5400 | 6250 |
| Diamètre de tournage maximum (mm) | 2500 | 3000 | 4000 | 5000 | 6000 | 7000 | 12000 | 14000 |
| Temps de démarrage/arrêt (Min) | ≤3 | ≤5 | ≤8 | ≤10 | ||||
| Temps de travail continu (min) | 60 | 30 | ||||||
| Diamètre de la fosse (mm) | 3000 F | Φ3500 | Φ4500 | 5 500 F | 7 000 F | 8 500 F | Φ14000 | Φ16000 |
| Dispositif d'anneau de collecte | En option selon les besoins de l'utilisateur | |||||||
| Poids du tableau (kg) | 2500 | 4000 | 5000 | 5500 | 7000 | 8000 | 10000 | 12000 |
| Source de courant | AC380V ± 10% 30KVA | AC380V ± 10 % 45KVA | AC380V ± 10 % 60KVA | AC380V ± 10 % 75KVA | AC380V ± 10% 110KVA | AC380V ± 10% 150KVA | AC380V ± 10 % 500KVA | AC380V ± 10 % 800KVA |
| Système de contrôle des mesures | Contrôle automatique (à distance) par réseau numérique en boucle fermée complète + contrôle manuel | |||||||
| remarques | Le dispositif de connexion et la précision du contrôle peuvent être configurés selon les normes pertinentes ou les exigences de l'utilisateur | |||||||
| Environnement de travail | Température 0 ~ 40 ℃ ;Humidité < 80 % sans rosée | |||||||
| standard | GB/T 2423 GJB 150A GJB1027 GJB360BMIL-STD-810F IEC68-2-7 | |||||||
