Caractéristiques:
1. Cet équipement répond à trois méthodes de test : test de durabilité au roulement de la chaussée, test de douceur et de dureté et test de hauteur de surface du patin.
2. Utilisez le contrôle PLC pour obtenir des résultats de test entièrement automatiques et contrôlez les modes de test entièrement automatiques et manuels avec un seul bouton.
3. La partie d'essai de durabilité de roulement de chaussée adopte une structure mécanique de portique, utilisant des servomoteurs à forte poussée et des guides linéaires de haute précision pour charges lourdes comme pièces de transmission ;un écran tactile de marque bien connue doit être utilisé comme contrôle d'entrée pour rendre le contrôle des opérations plus humain, concis et clair.
4. Le chargement des rouleaux dans le test de durabilité de la chaussée utilise un chargement libre des roulements coulissants linéaires ;le test de durabilité utilise un bloc de chargement + une charge libre sur roulement coulissant linéaire.Comme il n'y a qu'un frottement de roulement sur roulement linéaire, la précision de la force de chargement peut être garantie, de sorte que la force de chargement est plus précise.répondre aux normes.
5. Écran de contrôle à écran tactile, puissant et intelligent.
6. Apparence belle et élégante : câblage entièrement caché pour éviter les fuites pendant le fonctionnement et le danger de tout système électrique ;la surface d'appui est constituée d'une plaque d'acier inoxydable avec une surface lisse, ce qui est pratique pour charger les matelas ;la base en plaque entièrement en acier élimine le besoin de percer des trous pour fixer le sol, ce qui garantit entièrement que l'instrument ne bouge pas ou ne vibre pas pendant le fonctionnement.
7. Testez la hauteur de la surface du tampon en utilisant un servomoteur comme pilote.Le test est effectué à la vitesse spécifiée dans la norme.La courbe entre la valeur de force du tampon de chargement pressurisant l'échantillon et la valeur de dépression correspondante est affichée et la hauteur est mesurée automatiquement.
8. Le rouleau est fabriqué dans un matériau spécial avec une bonne résistance à l'usure, une surface lisse, sans fissure ni déformation et une longue durée de vie.
9. Positionnement du point médian du test de roulement, recherche automatique du point médian du matelas sans repositionnement manuel, positionnement du point de départ PLC.
10. Système de contrôle humanisé avec interface simple et fonctions complètes.Il utilise un écran tactile à réponse rapide et est facile à utiliser.
11. Les résultats des tests peuvent être imprimés à l'aide d'une imprimante selon le format de fichier requis par le client.
12. Protection des données : automatiquement enregistré après une panne de courant (les données peuvent être automatiquement enregistrées après une panne de courant).
13. La base est constituée de profilés en aluminium industriels à haute résistance et de pavés en acier inoxydable SUS304, durables et antirouilles toute l'année.
Conforme aux normes :
L'instrument est conforme aux exigences d'essais mécaniques de GB/T 26706-2011 « Matelas élastique en fibre marron pour meubles souples » ;QB/T 1952.2-2011 « Matelas à ressorts pour meubles souples » et normes BS EN 1957 : 2012.
Paramètres du produit
| 1. Méthode de contrôle : contrôle par ordinateur |
| 2. Appareil d’essai de durabilité de la chaussée : |
| 1) Un dispositif mécanique qui peut amener le rouleau à se déplacer relativement horizontalement sur la surface du matelas : le moment d'inertie de rotation du rouleau est de (0,5 ± 0,05) Kgm2, la fréquence de chargement doit être de (16 ± 2) fois/min, et la charge statique est de (1 400 ± 7) N, nombre de tests > 30 000 fois ; |

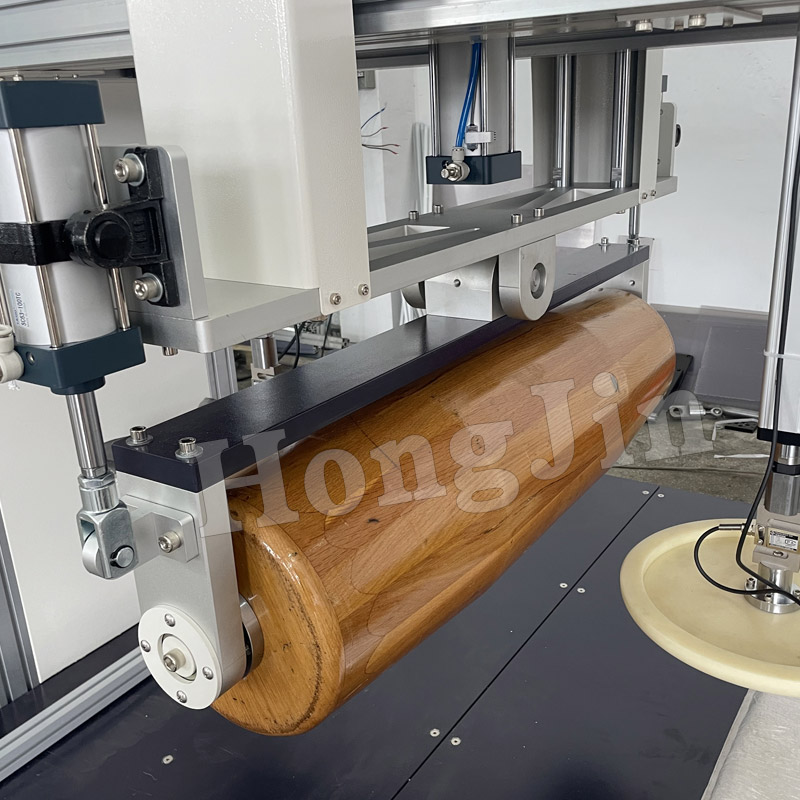

| 2) Rouleau : ovale, avec une tolérance sur les dimensions extérieures de ± 2 mm, la surface doit être dure, lisse, sans rayures ni autres défauts de surface, la longueur est de (1 000 ± 2) mm, le coefficient de frottement est compris entre (0,2 ~ 0,5) , le chanfrein du rouleau : R30, diamètre maximum du rouleau : 300 ± 1 mm ; |
| 3) Moteur : servomoteur japonais Panasonic ; |
| 4) Course d'essai : 250 mm sur les côtés gauche et droit de la ligne centrale du matelas ; |
| 5) La précision du dispositif de mesure de force n'est pas inférieure à 1 %, la précision du dispositif dimensionnel n'est pas inférieure à 1 mm et l'écart de position du bloc de chargement est de ± 5 mm. |
| 3. Appareil de mesure de la hauteur : |
| 1) Précision de la mesure de la hauteur : ±0,5 mm ; |
| 2) Bloc de mesure de la hauteur : La surface de mesure est un cylindre rigide plat et lisse ; |
| 3) Mesurer le diamètre du patin : 100 mm, chanfrein R10 ; |
| 4) Vitesse d'application de la force du tampon : 100 ± 20 mm/min ; |
| 5) Force verticale vers le bas : appliquez une force 4N.A ce moment, la distance entre la surface inférieure de la surface de mesure du bloc de coussin circulaire et la plaque plate est la hauteur de la surface du matelas.Hauteur de mesure : la hauteur initiale de la surface du matelas.Effectuez 100 fois et 29 900 tests de durabilité.Ensuite, mesurez respectivement la hauteur de la surface du coussin ;système de mesure de la hauteur : définissez la valeur de la force via le logiciel, appliquez une force verticalement vers le bas à une vitesse constante et connectez-vous directement à l'écran tactile du PLC. |
| 4. Dispositif de test de douceur et de dureté : |
| 1) Tapis de chargement : un cylindre rigide avec une surface lisse et un diamètre de 355 mm.La face d'extrémité est une surface sphérique convexe, le rayon de courbure de la surface sphérique est de 800 mm et le rayon de courbure de son bord avant est de 20 mm ; |
| 2) Capacité de chargement : 1000N ; |
| 3) Vitesse de fonctionnement pendant le chargement et le déchargement : (90 ± 5) mm/min, le système peut être réglé arbitrairement entre 0,01 et 200 mm/min ; |
| 4) Courbe de déflexion de chargement : la relation entre la valeur de la force exercée par le tampon de chargement sur l'éprouvette et la valeur de dépression correspondante ; |
| 5) La valeur de dureté (Hy) du matelas est la pente moyenne de la courbe de déflexion de charge à 210N, 275N et 340N (rapport de la force de chargement N et de la profondeur de dépression du point de chargement mm) ; |
| 6) Degré de dureté : il exprime la douceur et la dureté du produit dans la plage de chiffres 1 à 10 ;Hs=1 à 5 est un matelas dur (plus le chiffre est petit, plus il est dur) Hs=6 à 10 est un matelas moelleux (plus le chiffre est grand, plus il est mou) ; |
| 5. Aspect : Le cadre principal est constitué de profilés en aluminium industriels de haute qualité.Chaque colonne de machine est composée de deux profilés en aluminium et les pièces de liaison sont peintes en tôle.Le dispositif d'entraînement de la machine se trouve sur la table de la machine et le portique est fixé et chargé sur la table de la machine.Les quatre colonnes de machine en aluminium sur le dessus assurent un fonctionnement stable et silencieux. |
| 6. Matériau de la table d'essai : la base est constituée de profilés en aluminium industriels de haute qualité et la table est en acier inoxydable 304 ; |
| 7. Hauteur de la table d'essai depuis le sol : 180 mm |
| 8. Dimensions hors tout : 3400*2500*2475mm (longueur*largeur*hauteur) |
| 9. Poids : environ 3600 kg |
| 10. Alimentation et alimentation : AC220V 50HZ, 3KW |
| 11. La plage d'échantillons maximale pouvant être utilisée pour tester un seul matelas : 2 400 mm × 2 400 mm × 440 mm. |
| 12. Système d'exploitation : un ensemble de systèmes manuels et automatiques, accessoires : ensemble complet d'équipements standard (mode d'emploi, carte de garantie, pénétrateur, etc.), |
| 13. Mode d'affichage de la douceur et de la dureté : chiffres et texte. |
| 14. L'écran du programme peut être sélectionné parmi le chinois simplifié, le chinois traditionnel et l'anglais. |
| 15. Peut réaliser le contrôle de la force et de la vitesse de déplacement, afficher le déplacement et le temps, la force-déplacement maximale et minimale et la courbe de durée de vie (la courbe de changement de la valeur de force maximale et de la valeur de déplacement maximale de chaque canal dans chaque cycle) |
| 16. L'unité de valeur de force peut être sélectionnée parmi kgf, lbf, kN, N. |
| 17. Chaque capteur de force et de déplacement peut être calibré en 10 segments, ou un calibrage à segment unique peut être utilisé. |
| 18. Les rapports peuvent être générés au format Word, Excel et PDF. |
| 19. Les données de la courbe de test seront enregistrées dans la base de données.Lorsque le programme n'exécute pas de tests, la courbe d'affichage peut être appelée depuis la base de données. |
| 20. Positionnement du point médian du test de roulement, trouvant automatiquement le point médian du matelas sans repositionnement manuel. |
