Caractéristiques de performance

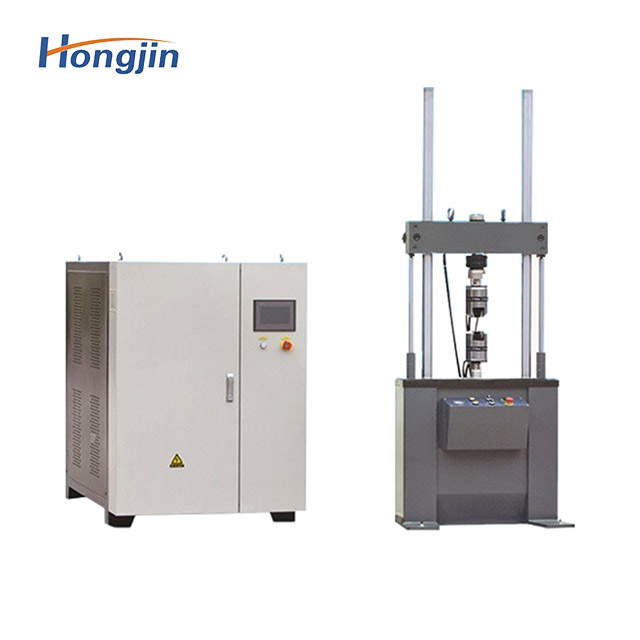

1, hôte de la machine d'essai : la colonne, la base et la poutre constituent une structure de cadre fermée, rigidité du cadre, pas de jeu inversé, bonne stabilité.La surface extérieure de la colonne est traitée par galvanoplastie au chrome dur.Le servo
L'actionneur (cylindre) est configuré et adopte la conception d'un piston de cylindre à action bidirectionnelle.Le réglage du serrage de l'échantillon est pratique et flexible.
2, les composants clés: l'utilisation de marques de renommée internationale-servovanne MOOG, contrôleur DOLI allemand, pompe à huile japonaise et non Eryue, capteur King des États-Unis, capteur de déplacement MTS des États-Unis.
3, station de pompage servo hydraulique : technologie silencieuse sans fuite, sortie de pression stable, aucune fluctuation, faible bruit, bon effet de dissipation thermique, précision de filtration élevée, surcharge de pression, température de l'huile au-dessus de la température
protection automatique.
4, mode de contrôle: force, déplacement, déformation Contrôle en boucle fermée PID, et peut réaliser n'importe quel mode de contrôle commutation douce et non perturbée.
5, logiciel de test : adapté au fonctionnement de la plate-forme de test Windows, en coopération avec le système de contrôle, peut contrôler le système de test pour effectuer toutes sortes de tests de propriétés mécaniques dynamiques et statiques, tels que la traction, la compression, la flexion, le cycle faible et la fracture du métal. tests mécaniques et réalisation indépendante de toutes sortes de gestion de tests, de stockage de données, d'impression de rapports de test et d'autres fonctions.
6, forme d'onde de test : onde sinusoïdale, onde triangulaire, onde carrée, onde aléatoire, onde de balayage, onde combinée, etc.
7, fonction de protection : avec blocage du circuit d'huile, surchauffe, niveau de liquide faible, surcharge du système hydraulique, surchauffe du moteur, numéro de fatigue prédéfini, fonction d'arrêt de l'alarme de fracture de l'échantillon.
Norme de base
1, répondre aux exigences de GB/T2611-2007 'exigences techniques générales de la machine d'essai', GB/T16826-2008 'machine d'essai universelle servo électro-hydraulique', JB/T9379-2002 'machine d'essai de fatigue de traction technique conditions';
2, conforme à GB/T3075-2008 'Méthode d'essai de fatigue axiale du métal', GB/T228-2010 'Méthode d'essai de traction à température ambiante pour les matériaux métalliques' et à d'autres normes ;
3, applicable aux normes GB, JIS, ASTM, DIN et autres.
Type de machine d'essai | HJ-9001S | HJ-9002S | HJ-9003S | HJ-9004S | HJ-9005S | |
Charge dynamique maximale (kN) | ±20 (±30) | ±50 | ±100 | ±200 (±250) | ±500 | |
Fréquence d'essai (Hz) | Fatigue à cycle faible 0,01 ~ 20, fatigue à cycle élevé 0,01 ~ 50, personnalisée 0,01 ~ 100 | |||||
Course de l'actionneur (mm) | ±50, ±75, ±100, ±150 et personnalisé | |||||
Tester la forme d'onde de charge | Onde sinusoïdale, onde triangulaire, onde carrée, onde oblique, onde trapézoïdale, combinaison de forme d'onde personnalisée | |||||
Précision de mesure | charger | Mieux que la valeur indiquée ±1%, ±0,5% (statique) ;Meilleur que la valeur indiquée ±2% (dynamique) | ||||
déformation | Mieux que la valeur indiquée ±1%, ±0,5% (statique) ;Meilleur que la valeur indiquée ±2% (dynamique) | |||||
déplacement | Mieux que la valeur indiquée ±1%, ±0,5% | |||||
Plage de mesure des paramètres de test | 1 ~ 100 % FS (pleine échelle), peut être étendu à 0,4 ~ 100 % FS | 2 ~ 100 % FS (pleine échelle) | ||||
Espace d'essai (mm) | 50 ~ 580 (personnalisation extensible) | 50 ~ 850 (personnalisation extensible) | ||||
Largeur d'essai (mm) | 500 (Personnalisation extensible) | 600 (Personnalisation extensible) | ||||
Configuration de la source d'huile (puissance moteur 21 Mpa) | Les sources d'huile de décharge de 20 L/min (7,50 kW), 40 L/min (15,0 kW), 60 L/min (22,0 kW), 00 L/nin (37,0 kW) fonctionnent en combinaison selon les besoins, avec une pression optionnelle de 14, 21, 25 MPa. |
