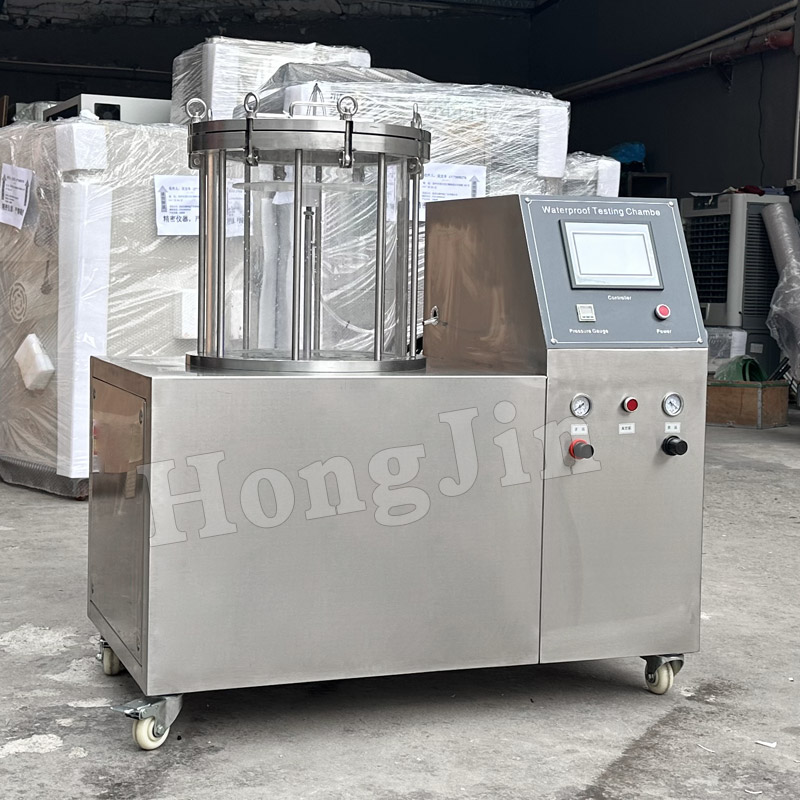

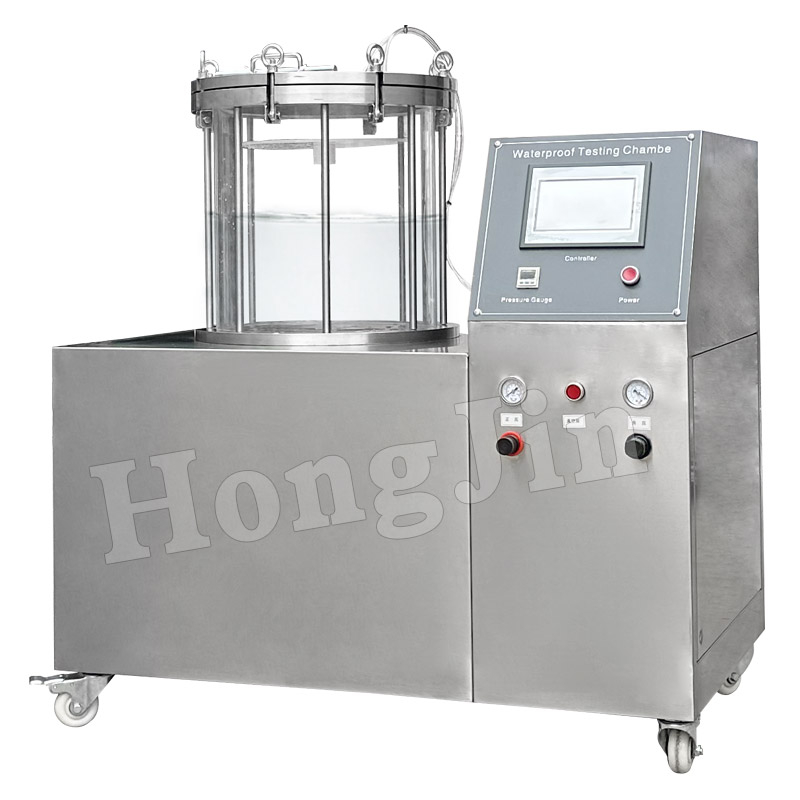

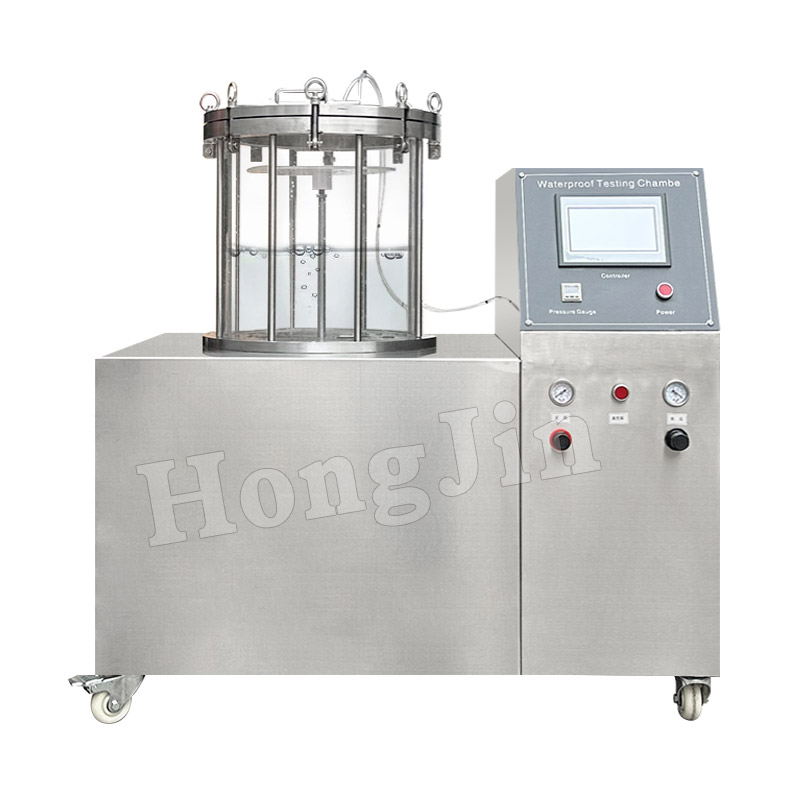

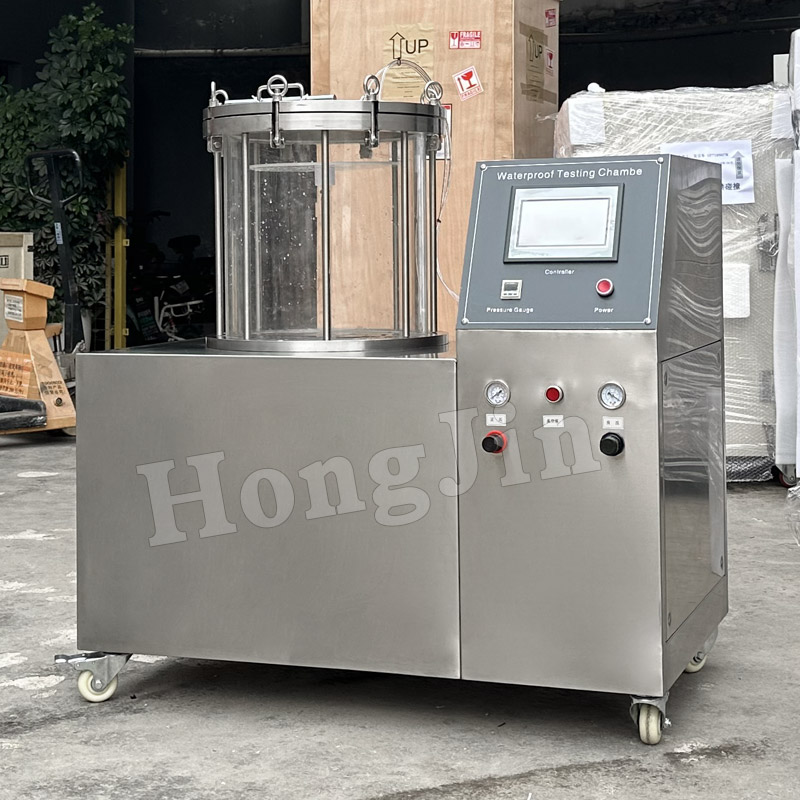

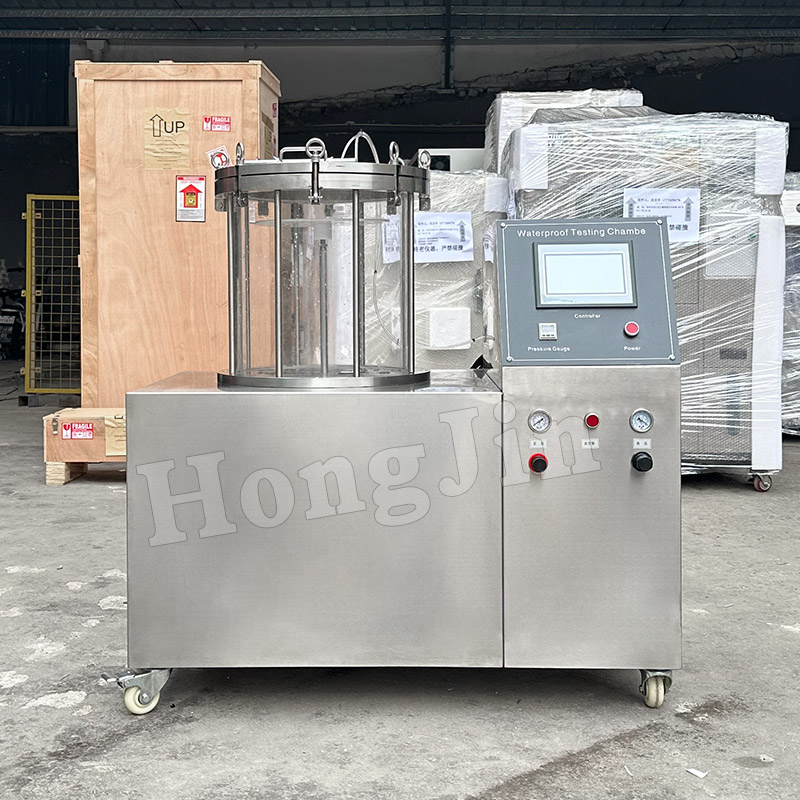

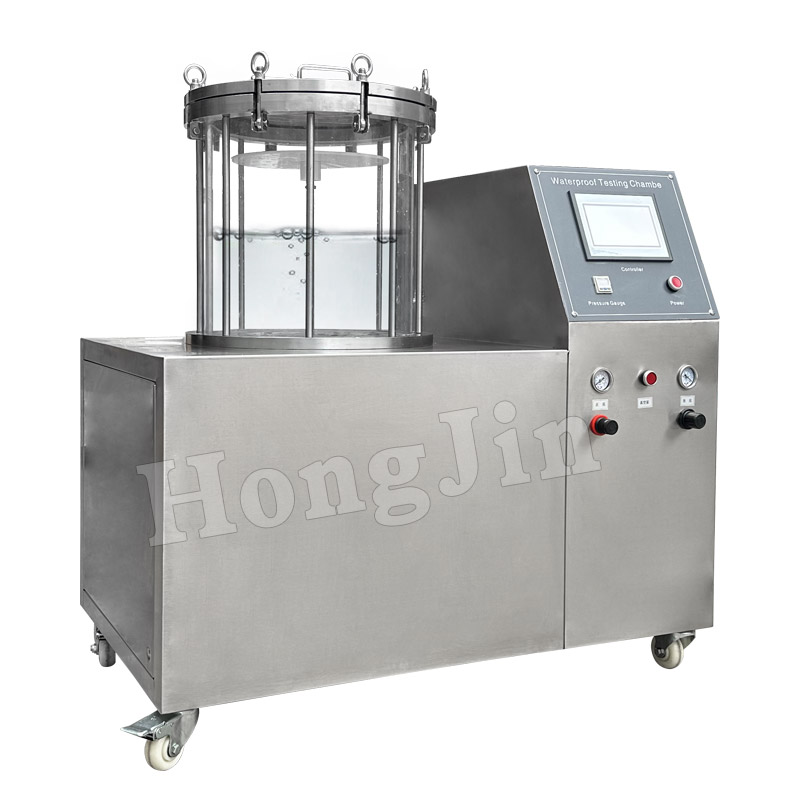

Machine de test de détection visuelle des fuites

Aperçu de l'équipement :

La fonction principale de cet équipement est de détecter le scellage des produits.Il atteint l'objectif de tester l'étanchéité des produits en contrôlant de manière entièrement automatique et précise la pression dans la chambre d'essai.Il est entièrement transparent et conçu pour trouver le point de fuite de l'échantillon en fonction de l'apparition de bulles après l'immersion de l'échantillon dans l'eau., afin de faciliter la conception, l'amélioration, la vérification et la livraison des produits

Vérifiez l'utilisation.

Caractéristiques:

1. Convient aux tests de niveau d'étanchéité IPX7/IPX8 des produits.

2. Un appareil possède trois fonctions de test : a.Test de pression d'eau ;b.Test de pression atmosphérique ;c.Test de pression négative ;répondant aux besoins de plusieurs méthodes de test pour les échantillons.

(1) Principe de fonctionnement du test de pression de l'eau :

un.Placez l'échantillon sur la plate-forme d'échantillonnage dans le réservoir d'essai à l'avance,

b.Couvrez le couvercle, serrez les vis, réglez la pression et la durée du test et démarrez l'équipement.

c.La plateforme d'échantillonnage est immergée dans l'eau avec l'échantillon.Augmentez la pression de l'air à la surface de l'eau jusqu'à la valeur définie, puis maintenez la pression.S'il y a une fuite dans l'échantillon, l'eau sera pressée dans l'échantillon, l'air contenu dans l'échantillon sera évacué et l'échantillon pourra passer à travers.Des bulles ont été observées au point de fuite de l’échantillon.

d.Une fois le test terminé, la plate-forme d'échantillonnage sort de l'eau avec l'échantillon, sort le couvercle et sort l'échantillon pour terminer le test.

(2) Principe de fonctionnement du test de pression atmosphérique :

un.Placez l'échantillon sur la plate-forme d'échantillonnage dans le réservoir d'essai à l'avance,

b.Couvrez le couvercle, serrez les vis, réglez la pression et la durée du test et démarrez l'équipement.

c.La plateforme d'échantillonnage s'arrête avec l'échantillon dans l'air à la surface de l'eau.Augmentez la pression de l'air à la surface de l'eau jusqu'à la valeur définie, puis maintenez la pression.S'il y a une fuite dans l'échantillon, l'air sera poussé dans la cavité interne de l'échantillon.

d.Une fois le temps de maintien de la pression écoulé, la plate-forme d'échantillonnage est immergée dans l'eau avec l'échantillon et la pression à la surface de l'eau est évacuée en même temps.À ce moment, la pression de l'air dans l'échantillon sera évacuée et le point de fuite de l'échantillon pourra être trouvé en observant les bulles.

e.Une fois le test terminé, la plate-forme d'échantillonnage sort de l'eau avec l'échantillon, sort le couvercle et sort l'échantillon pour terminer le test.

(3) Principe de fonctionnement du test de pression négative :

un.Placez l'échantillon sur la plate-forme d'échantillonnage dans le réservoir d'essai à l'avance,

b.Couvrez le couvercle, serrez les vis, réglez la pression et la durée du test et démarrez l'équipement.

c.La plateforme d'échantillonnage est immergée dans l'eau avec l'échantillon, et est évacuée à la surface de l'eau jusqu'à une valeur définie puis maintenue sous pression.S'il y a une fuite dans l'échantillon, l'air contenu dans l'échantillon sera aspiré et la fuite dans l'échantillon pourra être observée à travers les bulles.

d.Une fois le test terminé, la plate-forme d'échantillonnage sort de l'eau avec l'échantillon, sort le couvercle et sort l'échantillon pour terminer le test.

3. Le corps du réservoir est en matériau acrylique et est complètement transparent de tous les côtés (pratique pour observer les conditions de test des échantillons de test) ;

4. Bague d'étanchéité en silicone spéciale, avec une bonne élasticité, difficile à endommager et a une durée de vie allant jusqu'à 10 ans ;

5. Le réservoir sous pression a été testé en usine à deux fois la pression de fonctionnement et est équipé d'une soupape de sécurité d'une grande marque pour assurer la sécurité de l'utilisateur ;

6. Système de contrôle : adopte un écran tactile couleur de 7 pouces ;des paramètres tels que le temps de maintien de la pression, la pression d'essai, le temps de relâchement de la pression retardé, etc. peuvent être définis sur l'écran tactile.Le fonctionnement entièrement tactile le rend facile à utiliser ;

7. Les composants de contrôle électronique utilisent des marques importées ;les composants pneumatiques utilisent des marques taïwanaises originales pour assurer la stabilité et la durée de vie de l'équipement ;

8. Contrôle de la pression : grâce à un capteur de pression de haute précision de niveau 0,5, la précision du contrôle de la profondeur de l'eau est de ± 20 cm.

Pour remplir les conditions :

Se conformer à la norme IEC60529:1989 +A1:1999 +A2:2013 'Degrés de protection fournis par les boîtiers (code IP)', GB4208-2017 'Niveau de protection du boîtier (code IP)' clause 14.2.8 et GB7000.1 'Lampes Partie 1 : Exigences de la clause 9.2.9 des Exigences générales et essais.
