| Quantité: | |
|---|---|
Catégorie | Nom | Article | Spécification |
Système de contrôle hydraulique | Groupe hydraulique | Paramètre principal | Puissance totale : 22KW, équipé d"un ensemble moteur-pompe, vannes, filtre, capteur de pression et capteur de température ; Refroidissement par eau équipé, accessoires de refroidissement à fournir par le client |
Système moyen | Milieu d"essai | Antigel, eau, éthylène glycol, huile hydraulique anti-usure, liquide de frein, etc. | |
Température moyenne | Température ambiante | ||
Volume du réservoir moyen | 50L | ||
Pompe de circulation moyenne | Débit : 20 L/min pour une circulation complète du fluide | ||
Système d"impulsion servo | Cylindre d"impulsion servo haute pression | HONGJIN-SY-5MPa | |
Mode de contrôle | Asservissement électro-hydraulique | ||
Pression du pouls | 0~5MPa | ||
Précision des mesures | ±0,5% | ||
Précision du contrôle | ≤±2 % de la valeur définie | ||
Taux de montée en pression | 0-100MPa/S réglable | ||
Fréquence d"impulsion | 0-3HZ | ||
Temps de cycle | 0 ~ 1 000 000 de fois réglable | ||
Autres | Description de l"accessoire | 1. Refroidissement par eau, source d"eau de refroidissement fournie par le client ; 2. Matériau anticorrosion et antirouille pour les pièces en contact moyen ; 3.Avec système d"échappement et de récupération moyenne ; 4. Avec interrupteur d"alarme de sécurité | |
Système de contrôle informatique | Unité de contrôle | Performances de contrôle | Servo électro-hydraulique intelligent ; pression, forme d"onde et temps de cycle librement réglables ; formes d"onde : onde sinusoïdale, onde trapézoïdale ; contrôle PID en boucle fermée ; liaison informatique supérieure et inférieure ; démarrage/arrêt automatique pour pompes à huile ; protection contre la surchauffe, le colmatage du filtre, la surpression, le niveau de liquide bas, l"alarme de fuite d"huile et l"arrêt d"urgence |
Logiciel | Logiciel de contrôle | NI/Labview | |
Format du rapport | Microsoft Office Excel | ||

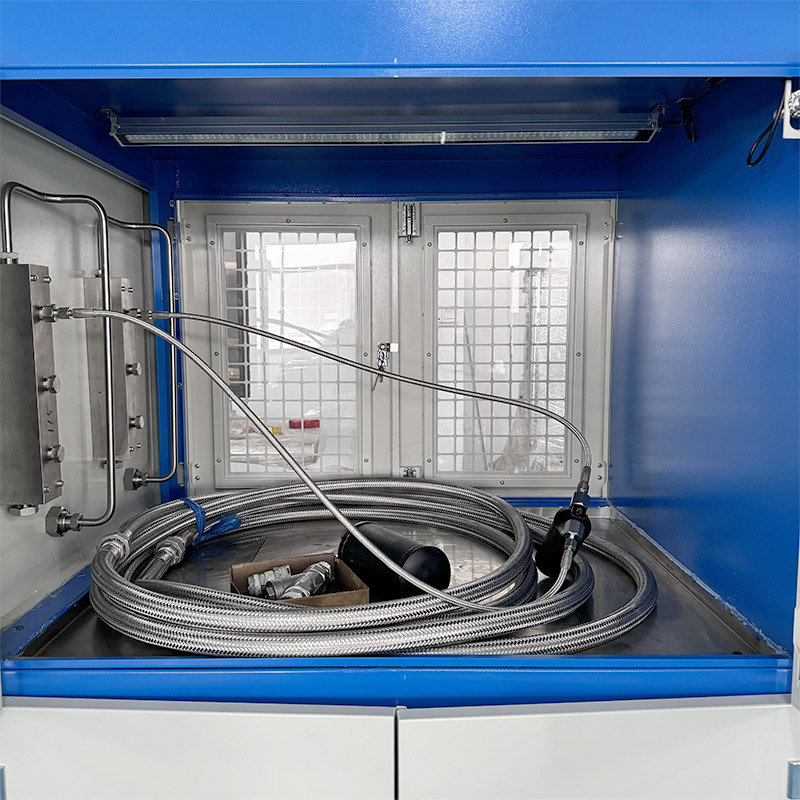

Chambre d"essai | Cadre de montage | Méthode de montage des échantillons | Personnalisé selon les exigences du client |
Dimension hors tout (environ) | 2600 × 1500 × 1850 mm (L × L × H) | ||
Couleur de la chambre | Personnalisable | ||
Canal de test | 1 canal (extensible sous réserve de déformation de l"éprouvette) | ||
Taille du connecteur | Personnalisé selon les exigences du client | ||
Éclairage de sécurité | Fenêtre d"inspection, verrouillage de porte pour fonction d"arrêt, lampe de cabine intégrée | ||
Autres | Conditions de fonctionnement | Alimentation électrique | AC380V 50HZ, 20KW |
Approvisionnement en gaz | Air comprimé ou azote propre et sec, pression d"alimentation : 5-6 bar | ||
Exigence d"installation | Fondation plate et solide avec une bonne ventilation et une réduction du bruit | ||
Besoin en eau de refroidissement | Différence de température : 4-5 ℃, pression > 1,5 bar, débit ≥ 5 tonnes/heure | ||
Remarque | Source d"huile hydraulique (huile hydraulique anti-usure 46#) à fournir par le client. |
Applications:
Cet instrument convient à divers tuyaux, tuyaux automobiles, assemblages de tuyaux hydrauliques, pipelines métalliques, oléoducs, tuyaux de direction automobile, tuyaux de frein, tuyaux de climatisation, tuyaux de carburant, tuyaux de liquide de refroidissement, radiateurs, tuyaux de chauffage, équipements hydrauliques, condenseurs, évaporateurs, tuyaux de filtre de climatisation, tuyaux de système de turbocompresseur, pompes de frein automobile, blocs-cylindres, tuyaux hydrauliques d"ingénierie, tuyaux et collecteurs d"aviation, tuyaux rigides, raccords, vannes, manomètres, récipients sous pression, transmetteurs de pression, etc.
