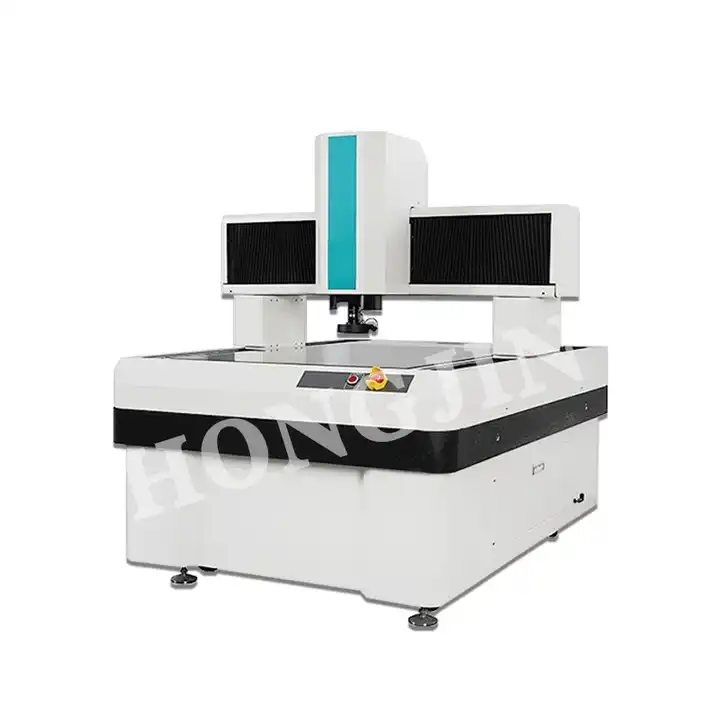

L'instrument de mesure 3D Longmen Bridge appartient à la série ACM d'instruments de mesure automatiques d'images à trois coordonnées, avec une excellente fonction d'auto-apprentissage, facilitant l'apprentissage des mesures complexes de pièces.Les trois axes utilisent une transmission par courroie synchrone haute performance, une conception de rail de guidage unique, un ressort non linéaire anti-rotation fiable sur l'axe z et l'instrument de mesure automatique d'image à trois coordonnées a une adaptabilité à la température environnementale plus élevée et est largement utilisé dans les machines de quincaillerie, les moules métallurgiques, aviation automobile, textiles électroniques Instituts de recherche scientifique et autres industries.
Caractéristiques de l'instrument de mesure tridimensionnelle pour le pont de Longmen:
1. Déplacez la structure du portique et fixez la pièce à mesurer ;
2. Adoptant des établis et des colonnes de niveau « 00 » en granit bleu Jinan de haute précision, ses caractéristiques importantes sont une haute précision, une résistance à la corrosion, une résistance élevée et aucune déformation sous contrainte, assurant la haute stabilité de la machine ;
3. L'objectif de position de la carte électronique à zoom automatique permet un changement facile du grossissement sans avoir besoin de recalibrage ;
4. Contrôle de précision automatique CNC à trois axes XYZ et positionnement précis, transmission utilisant des rails de guidage linéaires de précision, des vis à billes de niveau de meulage, garantissant un système de mouvement précis ;
5. Source lumineuse de surface LED programmable à 5 anneaux et 8 zones et système de source lumineuse de contour LED parallèle, permettant un réglage intelligent de la luminosité à 256 niveaux ;
6. Le logiciel de mesure développé indépendamment dispose d'une mise au point rapide, d'une recherche automatique des bords et de rapports de sortie diversifiés, permettant le traitement et l'analyse des données SPC en ligne.Il peut définir des tâches de mesure automatiques et effectuer efficacement des inspections par lots.
Principes de fonctionnement de base de trois machines à mesurer tridimensionnelles
Toute forme est composée de points spatiaux tridimensionnels et toutes les mesures géométriques peuvent être attribuées à la mesure de points spatiaux tridimensionnels.Par conséquent, une collecte précise des coordonnées spatiales des points constitue la base de l’évaluation de toute forme géométrique.Le principe de base d'une machine à mesurer à trois coordonnées est de placer la pièce mesurée dans son espace de mesure autorisé, de mesurer avec précision les valeurs des points sur la surface de la pièce mesurée à trois positions de coordonnées dans l'espace.Les valeurs de coordonnées de ces points sont traitées par ordinateur, ajustées pour former des éléments de mesure, tels que des cercles, des billes, des cylindres, des cônes, des surfaces, etc., et leur forme, leurs tolérances de position et d'autres données géométriques sont obtenues grâce à des calculs mathématiques.
Selon les principes ci-dessus, un instrument de mesure de coordonnées peut être défini comme un détecteur pouvant se déplacer dans trois directions, se déplaçant sur trois rails de guidage mutuellement perpendiculaires.Ce détecteur transmet des signaux par contact ou sans contact.Le système de mesure de déplacement des trois axes (comme une règle optique) calcule les coordonnées (X, Y, Z) de chaque point de la pièce et de divers instruments de mesure via un processeur de données ou un ordinateur.Pendant l'opération de mesure, les travailleurs fixent la pièce à mesurer sur un dispositif spécial pour garantir que la pièce est stationnaire.Les capteurs de la machine de mesure se déplacent de manière flexible via trois guides d'axes de coordonnées et le système de sonde tourne.Le logiciel de mesure complète la mesure des dimensions géométriques et l'évaluation des tolérances de forme et de position.Enfin, le rapport de mesure est exporté via SPC et les valeurs de l'indice d'évaluation sont calculées pour surveiller la précision de la pièce.
